南水北调至雄安段供水管道采用DN2200大口径球墨管道（厚度35mm）进行铺设工程作业，按设计标准施工管段中预留管道井。而批量采购的球墨管道是固定长度，因此需要切断球墨管道来调整长度以适应预留的管道井位置。
球墨管在铸造时，用镁或稀土镁结合金球化剂在浇注前加入铁水中，使铁水中的石墨球化。一般石墨的大小为6-7级，质量上要求铸管的球化等级控制为1-3级（球化率≥80%），因而材料本身的机械性能得到了较好的改善，具有铁的本质，钢的性能。退火后的球墨铸铁管，其金相组织为铁素体加少量珠光体，机械性能较好。而切断这种管道还需要打管道坡口以进行承插作业，因此大口径球墨管切割成为管道建设中急需解决的问题。
01
球墨管道无法使用气割
气割是通过氧气与燃料气体的混合燃烧来切割金属，而球墨铸铁管由于其特殊的化学成分和物理性质，不适合使用气割。具体来说，气割过程中产生的氧化反应会导致球墨铸铁管表面形成氧化物，这些氧化物会阻碍切割的进行，使得气割无法有效切割球墨铸铁管
02

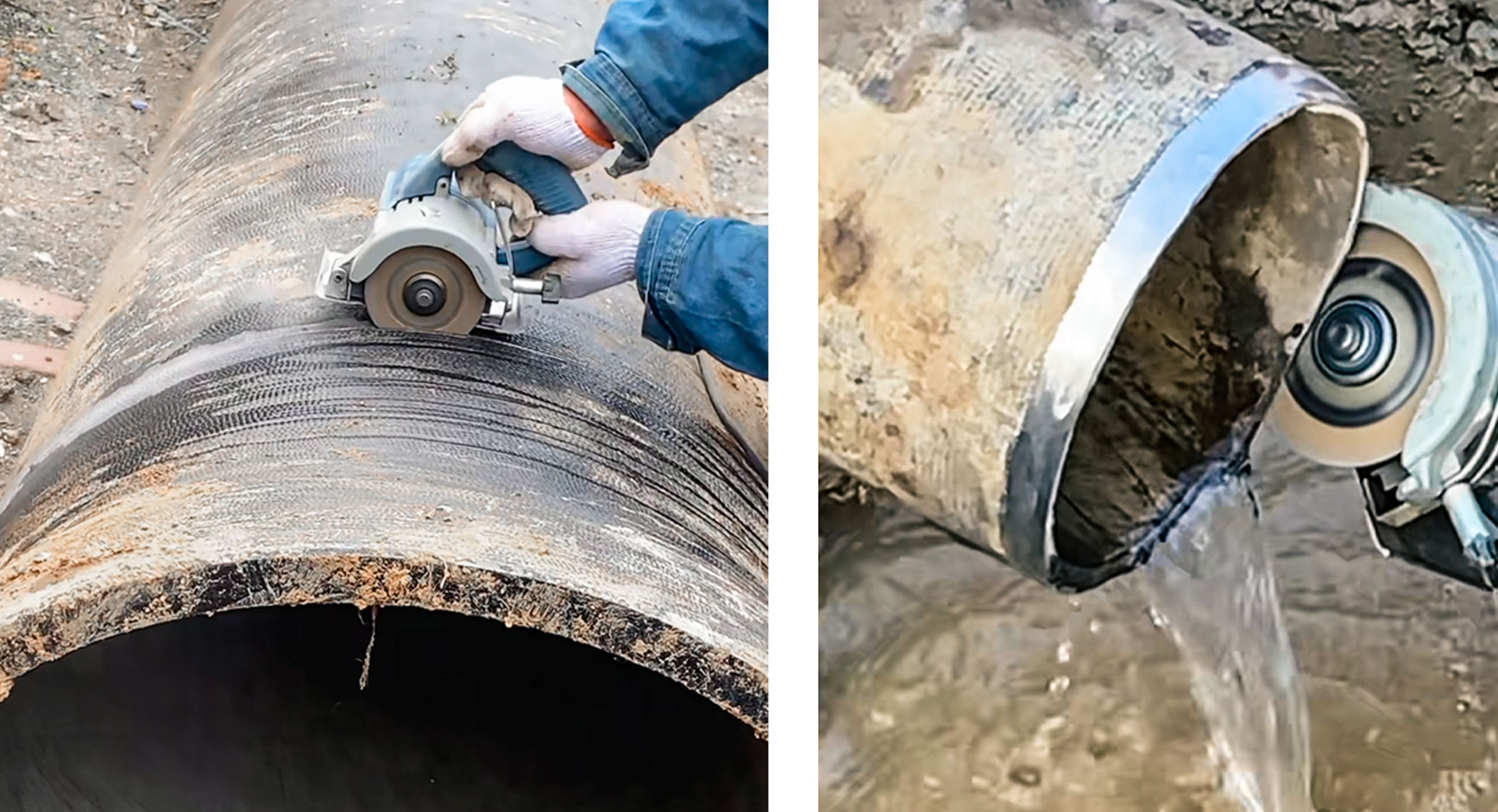

使用砂轮机切割 角磨机进行坡口
天然气传输站.沈阳
铺设球墨管道工程项目初期，5个操作工人为一组，使用砂轮切割DN2200球墨管道。前期需要划线后使用100直径砂轮片进行切割，切割至20mm以下深度时经常卡刀造成锯片折断。
后改成2mm厚度砂轮片后，切割的进度明显减慢，经历连续切割7小时后切断管道。使用角磨机打磨坡口历时5小时才完成DN2200球墨管道的一处切割和坡口作业。
03

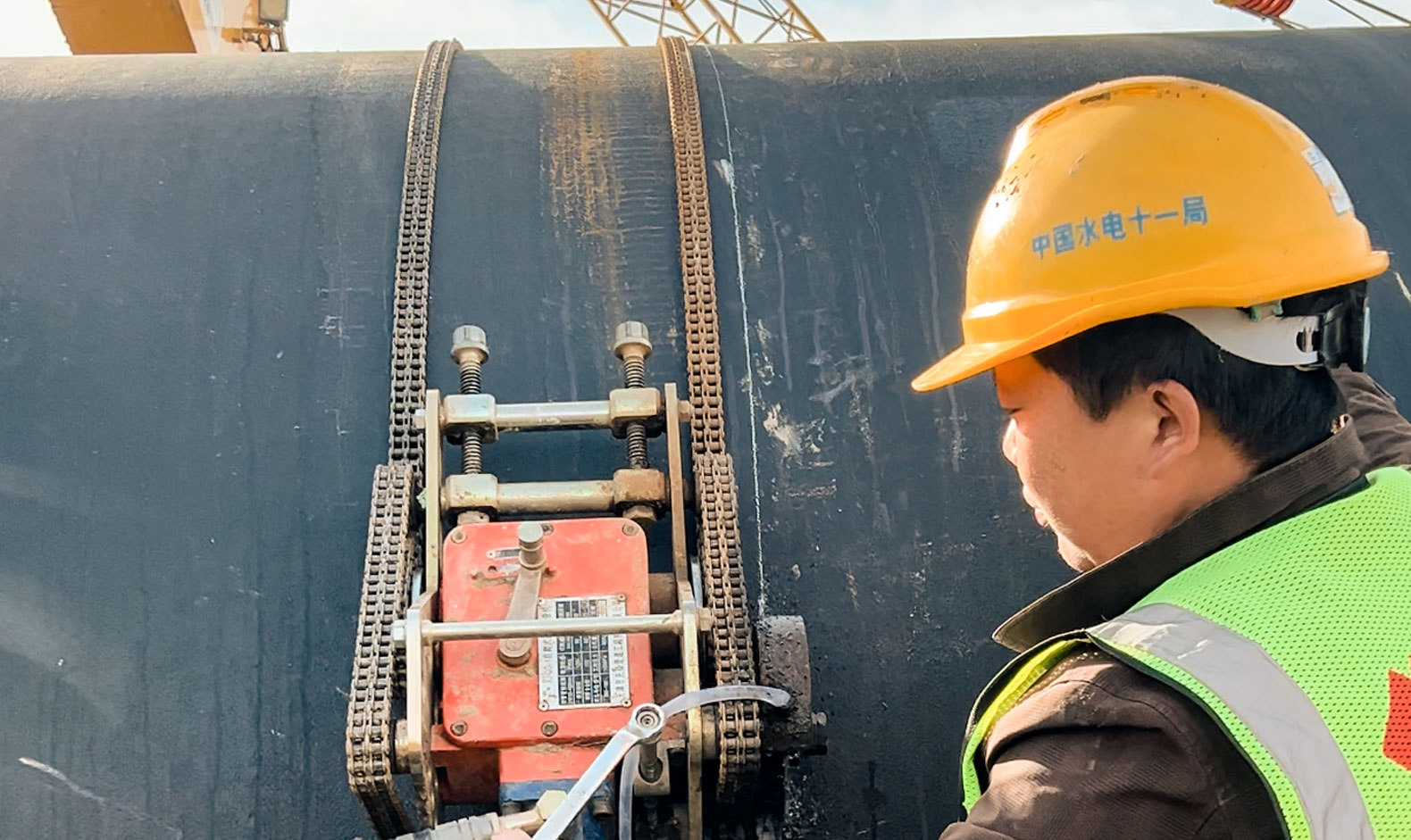

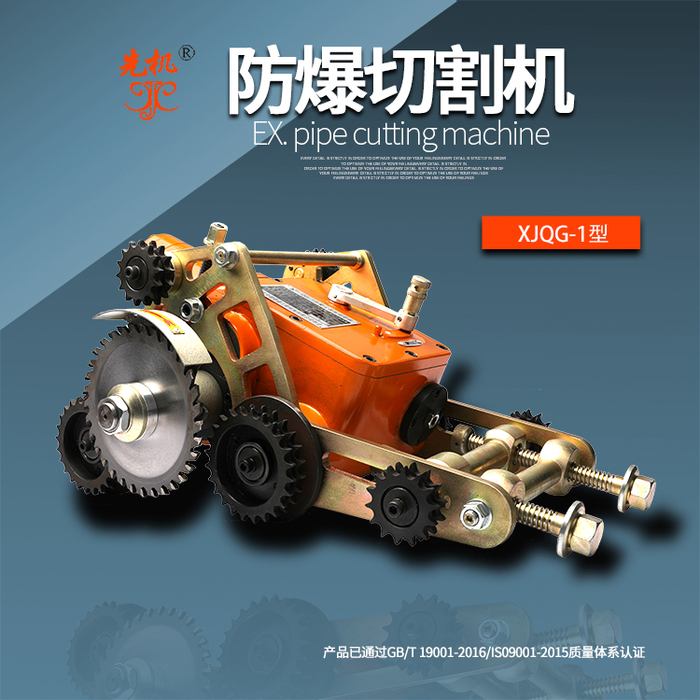

使用XJQG-1型液压切管机切割

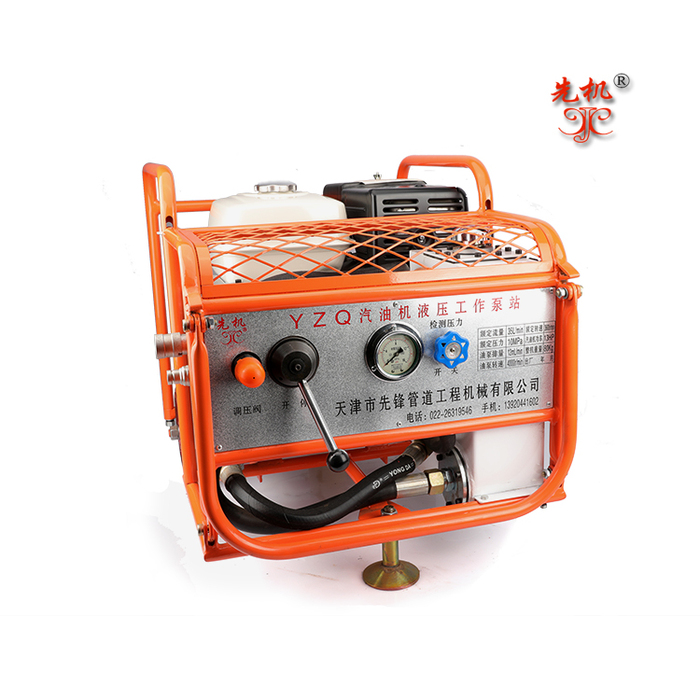

使用XJQG-1型液压切管机进行DN2200球墨管道切割作业时，除安装切断管道的铣刀片外，同时安装了45度坡口刀具，使用两个工人前期将链条紧固后，打开液压泵站。旋进刀丝杠逐渐下刀，直至切透后，打开离合，液压切管机自动爬行切割和坡口。
2个工人仅用75分钟后将DN2200球墨管道切断同时完成了坡口作业，为后期的管道铺设作业节省了大量的时间和成本，批量化规模化施工得到有效实施。
04

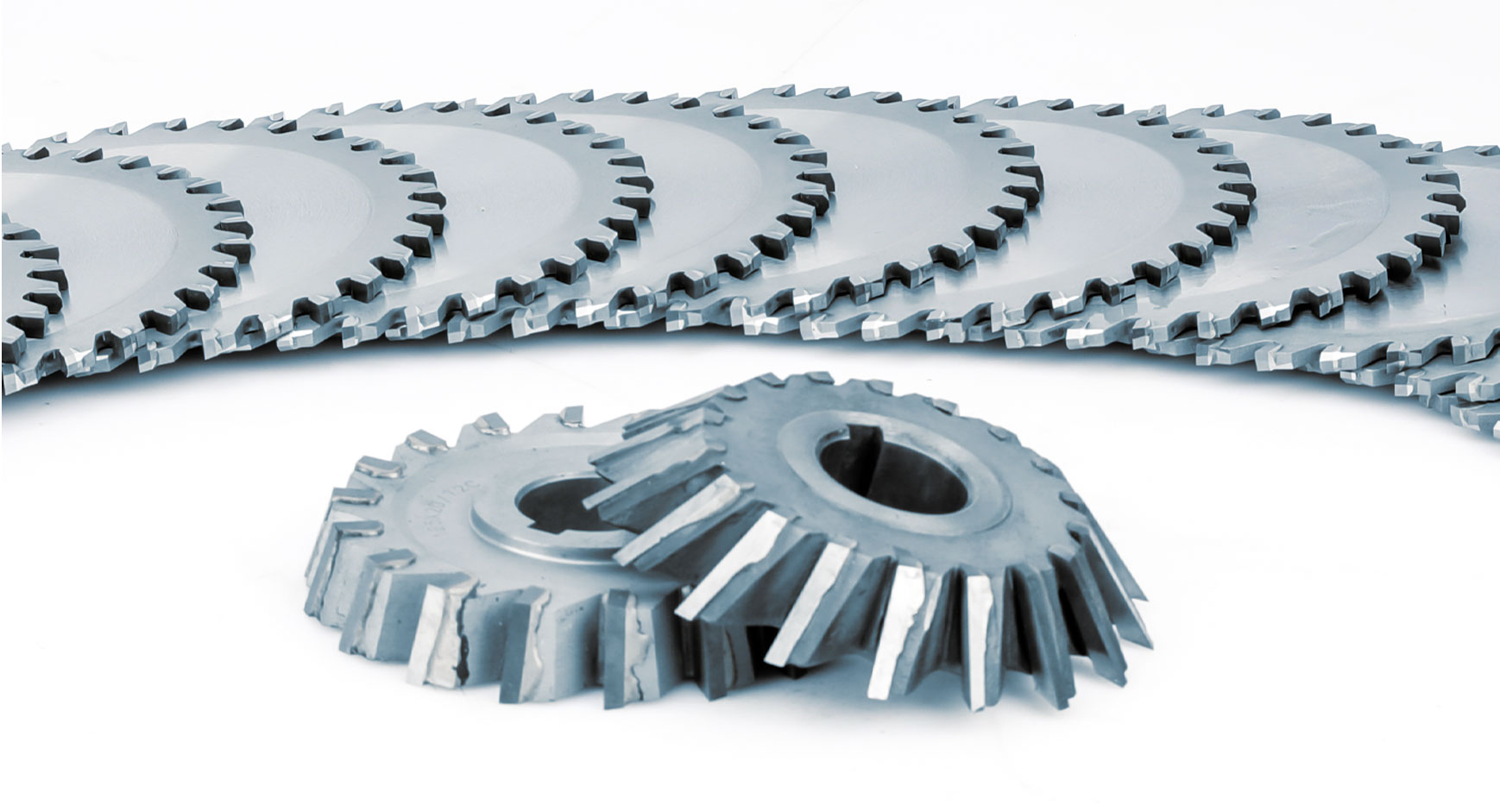

XJQG-1专用的铣刀片及坡口刀片
XJDX160专用铣刀片

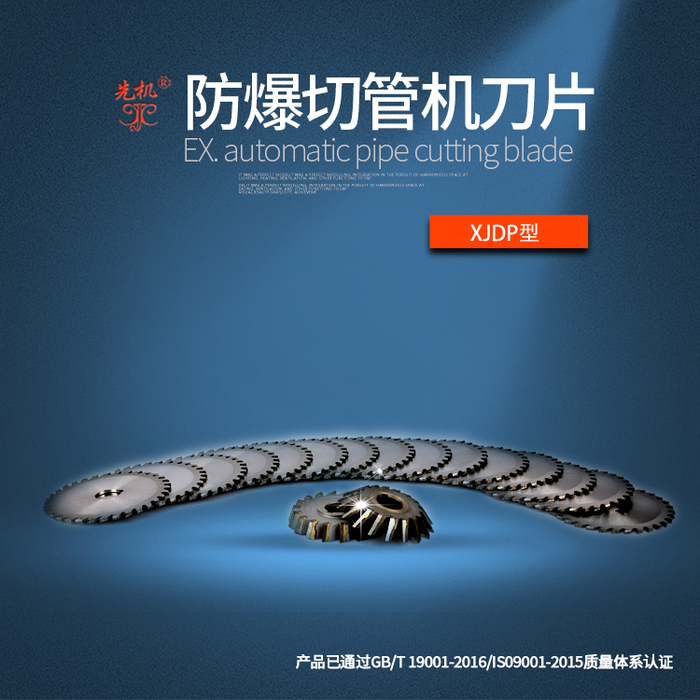

XJDP45坡口刀片
两种刀片同时装载切管机，可同时实现管道的切割与坡口作业
05

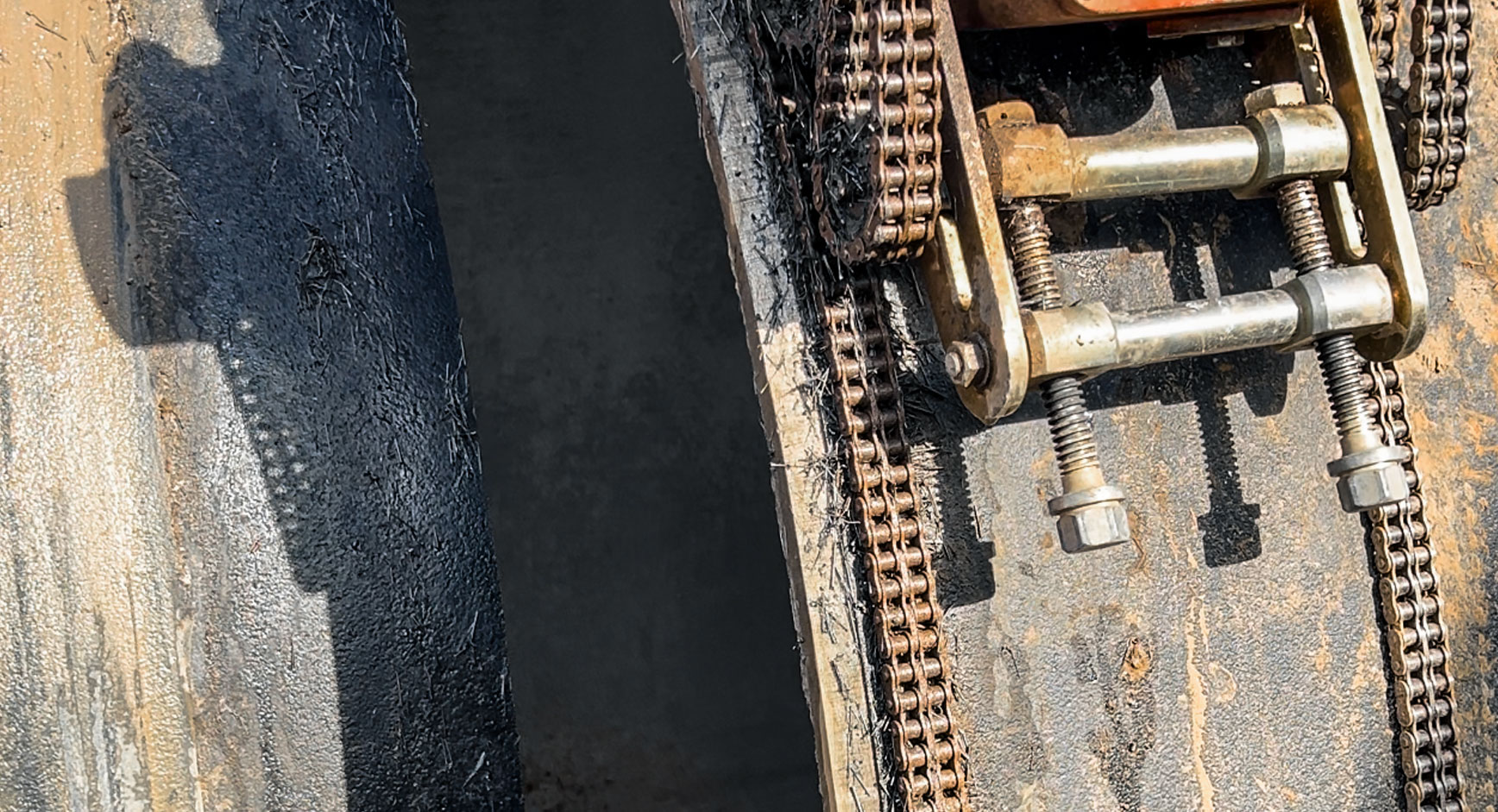

管道同时切割坡口效果
管道同时切割坡口后效果，可直接进行承插作业
注意：大口径球墨管道进行切割坡口作业时，因切屑较多，应在切割坡口作业时使用高压水枪或易断折的柴草类工具进行清理。否则会因切屑积聚太多而卷入链条和驱动轮影响切屑效果。
